Højtemperaturkabelvalg og anvendelsesvejledning: Temperaturklassificeringer, materialesammenligning og levetidsanalyse

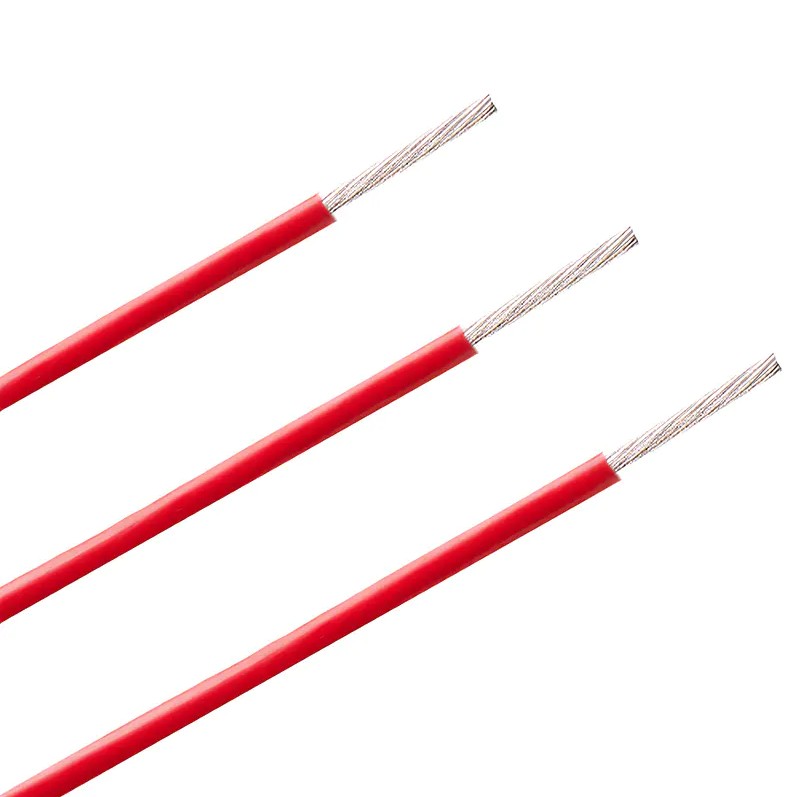

Sådan vælger du den bedst egnede Høj temperatur kabel Model og temperaturvurdering

Valget bør baseres på den faktiske driftstemperatur, miljøforhold og elektrisk belastning. Prioritet bør gives til at bestemme temperaturklassificeringen og isoleringsmaterialet med en sikkerhedsmargin på 20%-30% over den maksimale driftstemperatur for at sikre langsigtet stabilitet.

Definition af driftstemperaturområdet som grundlag

Valget af højtemperaturkabler kræver omhyggelig evaluering af kontinuerlig driftstemperatur og spidstemperatur under forskellige industrielle forhold:

• Generelt industrielt udstyr: 150°C–200°C
• Højtemperaturbehandlingsudstyr: 200°C–400°C
• Ekstreme miljøer: over 400°C

I ingeniørpraksis hjælper valg af en højere temperaturklassificering med til at reducere risikoen for termisk ældning af isoleringsmaterialer.

Isoleringsmateriale bestemmer temperaturklassificering og anvendelsesområde

Lederens størrelse skal matche belastningskapaciteten

Lederens tværsnitsareal skal vælges baseret på den faktiske belastningsstrøm under hensyntagen til virkningen af høj temperatur på ledningsevnen:

Vælg Struktur baseret på applikationsscenarier

• Industrisektorer med høj temperatur: fokus på varmebestandighed og mekanisk beskyttelse
• Kemisk industri: prioriter korrosionsbestandighed og stabilitet
• Udstyrsapplikationer: lægger vægt på fleksibilitet og pålidelighed

Fokus på langsigtet driftssikkerhed

• Termisk stabilitet af isolering påvirker levetiden
• Høje temperaturer fremskynder materialenedbrydning
• Komplekse miljøer kræver opmærksomhed på eksterne faktorer

Systematisk udvælgelsestilgang

1. Definer temperaturområde og miljø
2. Bestem temperaturklassificering med sikkerhedsmargin
3. Vælg passende isoleringsmateriale
4. Beregn belastning og vælg lederstørrelse
5. Match struktur til applikationskrav

Hvilket er bedre: Silikonegummi Høj temperatur kabel eller fluoroplastisk højtemperaturkabel

Silikonegummikabler er mere velegnede til fleksibel installation og mellemtemperaturmiljøer, mens fluoroplastiske kabler yder bedre under høje temperaturer og kemisk aggressive forhold. Valget afhænger af specifikke driftskrav snarere end en enkelt standard.

Sammenligning af temperaturmodstand

Fluoroplastiske materialer giver et højere termisk loft, hvilket gør dem mere velegnede til vedvarende høje temperaturer.

Fleksibilitet og installationstilpasning

• Silikonegummikabler giver fremragende fleksibilitet og mindre bøjningsradius
• Fluoroplastkabler er relativt stive og bedre egnet til fast installation

I trange rum eller komplekse rutesystemer forbedrer fleksibilitet installationseffektiviteten markant.

Kemisk resistens og miljømæssig ydeevne

• Silikonegummi kan modstå generelle industrielle miljøer
• Fluoroplast demonstrerer stærk modstandsdygtighed over for syrer, baser og opløsningsmidler

Dette gør fluoroplastiske kabler mere pålidelige i kemisk aggressive industrier som forarbejdningsanlæg.

Mekaniske præstationsforskelle

• Silikonegummi kan forbedres med flettede strukturer for bedre slidstyrke
• Fluoroplast har høj overfladestyrke, men lavere udmattelsesbestandighed under gentagen bøjning

Typiske anvendelsesscenarier

Overvejelser om udvælgelse

• Vælg silikonegummi til temperaturer nedenfor 180°C og fleksible installationer
• Vælg fluorplast til temperaturer over 200°C eller ætsende miljøer
• Evaluer installationsmetode og miljøeksponering inden endeligt valg

Hvilke industrielle scenarier er Høj temperatur kabels Velegnet til

Højtemperaturkabler bruges i vid udstrækning i industrielle miljøer, der involverer vedvarende varmepåvirkning, termisk stråling eller korrosive forhold, herunder metallurgi, kemisk behandling, elektriske varmesystemer, glasfremstilling og energiudvinding.

Metallurgiske industriapplikationer

I metallurgiske operationer såsom stålfremstilling og varmebehandling overstiger de omgivende temperaturer typisk 300°C , med lokaliserede zoner, der rækker op til 800°C .

• Tilslutninger til ovne og højtemperaturudstyr
• Områder udsat for smeltet metal og strålevarme
• Kontinuerlige højbelastningstransmissionssystemer

Anvendelser i kemisk industri

Kemiske anlæg opererer ofte under kombinerede forhold med forhøjede temperaturer og aggressive medier, typisk over 200°C .

• Reaktor- og procesudstyrsledninger
• Rørledninger og kontrolsystemer i korrosive miljøer
• Instrumenteringskredsløb med høj pålidelighed

Elektrisk varmeudstyr

Elektriske varmesystemer kræver kabler, der er i stand til langsigtet stabil drift, ofte indeni 150°C til 300°C intervaller.

• Industrielle ovne og varmeelementer
• Varmeplatforme og termiske behandlingsenheder
• Kontinuerlige strømforsyningsledninger

Fremstilling af glas og byggematerialer

Glassmeltning og keramikproduktion involverer ekstreme temperaturer, typisk lige fra 600°C til 1000°C .

• Ovn og ovn elektriske systemer
• Støvtunge og slibende miljøer
• Høje termiske chok eksponeringszoner

Energi- og minedriftsapplikationer

Minedrift og energiudvindingssteder involverer ofte svingende temperaturer, mekanisk stress og fugtighed.

• Underjordiske kraftoverførselssystemer
• Tungt udstyr og kontrolsystemer
• Miljøer med termisk og mekanisk belastning

Sammenligning af industriscenarier

Nøgleovervejelser for applikationsmatching

• Tilpas kablets temperaturklassificering med de faktiske driftsforhold
• Vurder tilstedeværelsen af ætsende eller reaktive stoffer
• Overvej mekanisk stress og miljømæssige faktorer
• Sikre langsigtet driftssikkerhed

Vil Høj temperatur kabels Alder over tid og hvordan man forlænger deres levetid

Højtemperaturkabler vil gradvist ældes under langvarig eksponering for varme, elektrisk belastning og komplekse driftsforhold. Ved at kontrollere temperaturen, optimere driftsforholdene og styrke vedligeholdelsespraksis kan deres levetid dog forlænges betydeligt og risikoen for fejl reduceres.

Påvirkningsmekanisme af høj temperatur på ældning af isolering

Langvarige høje temperaturer forårsager molekylære strukturændringer i isoleringsmaterialer, hvilket fører til hærdning, revner og reduceret isoleringsydelse:

• For hver stigning på 10°C accelereres ældningen markant
• Drift over den nominelle temperatur fører til isolationsforringelse
• Termisk stråling fremskynder overfladeforringelse

Effekt af elektrisk belastning på indre struktur

Elektrisk belastning påvirker direkte lederopvarmning, hvilket påvirker den samlede levetid:

• Kontinuerlig høj belastning øger ledertemperaturstigningen
• Varmeoverførsler til isolering, fremskynder aldring
• Hyppige start-stop-cyklusser forårsager termisk træthed

Kombinerede miljøfaktorer fremskynder nedbrydning

I industrielle miljøer arbejder flere faktorer sammen for at forkorte kabellevetiden:

• Kemisk korrosion fra syrer, baser eller olier
• Mekanisk belastning fra vibrationer og friktion
• Luftfugtighedsvariationer, der påvirker isolationsmodstanden

Levetid under forskellige driftsforhold

Nøgleforanstaltninger til at forlænge levetiden

• Vælg passende temperaturklassificeringer for at undgå ekstreme forhold
• Optimer installationen for at reducere mekanisk belastning
• Forbedre beskyttelsen i barske miljøer
• Gennemføre regelmæssig inspektion og overvågning

Materialeegenskabers rolle i levetiden

Levetiden for højtemperaturkabler er tæt forbundet med materialets ydeevne:

• Materialer med høj termisk stabilitet reducerer ældningshastigheden
• Stærk oxidationsbestandighed forbedrer holdbarheden ved høj varme

Operationel ledelse forbedrer pålideligheden

• Etabler rutinemæssige inspektionsprocedurer
• Undgå unormale belastninger og hyppige udsving
• Ret omgående synlige skader og tegn på aldring
